OpenGIS Mail Magazine for Technical Support Users     2006/07/14
Keywords: OpenGIS,TNTmips,GPS,Digital Camera,Photo,EXIF,Time,SML


オープンGIS
テクニカル・サポート専用メールマガジン

第258号「 G P S と デ ジ カ メ の リ ン ク(1)」
#################################################################
                       株式会社 オープンGIS



今週は、位置情報を含まないデジタルカメラの画像とGPSデータをリ
ンクする方法についてご紹介します。時間を仲介にして、SMLを使っ
て両者をリンクします。


・・・


1)GPSログファイルの作成

A)TNTmips を使った場合
ログファイルを保存すると、拡張子がgps のテキストファイルが出来ま
す。
(ログファイルの内容)
 http://www.opengis.co.jp/htm/basic/gps_trace_win.htm#logfile

(ログファイルの例)
TNT製品のサンプルデータのgps フォルダにいくつか参考例が入っていま
す。
 http://www.opengis.co.jp/files/exif/north.gps

TNTmips を使用した場合は、このgps ファイルがそのままSMLで使用
できます。

B)TNTmips を使用しなかった場合
GPSに記録されたログファイルを何らかの方法でパソコンに移動し、
ファイルの形式を上記gps 形式に合わせます。


今回は、GARMIN eTrex Vista-J を使用して、(B)の方法で試してみまし
た。一緒に写真も撮りました。

▼ 戻ってから、同時購入したMapSource(CD-ROM) を使って、GPSの情
報をパソコンに移動しました。下はその時のMapSource の画面です。黄
色のラインが今回のデータです。



隅田川沿いのマンションや頭上を走る首都高速のため、すぐに衛星が捕
捉できなくなりました。

▼ 軌跡をファイルに保存して、日時、経度、緯度など必要な情報を取り
出します。

▼ Mips のgps 形式に合わせるため、緯度以降の項目はダミーで作成し
ます。

▼ CSV ファイルで保存し、拡張子をgps に変えます。

▼ 最後に、上記のサンプルファイルからヘッダー部分をコピーして完成
です。

最後に出来たgps ファイルです。
 http://www.opengis.co.jp/files/exif/test.gps


2)撮影したデジカメの画像を1つのフォルダに集めておきます。




3)準備ができたら、SMLを実行します。
http://www.opengis.co.jp/sml/sml_basic/gps-sml/GPSlog-image.sml

▼ 最初のウィンドウがあらわれます。

▼ [Images(画像)] タブでは [Add Image Directory(画像ディレクトリ
の追加)] ボタンを押して、デジカメの画像があるフォルダを選択します。



選択すると、下のボックスに画像リストが表示されます。

▼ [GPS Log(GPSログ)] タブに移り、[Add Log(ログの追加)] ボタンを
押して、用意したgps ファイルを選びます。



選択すると、ボックスに座標リストが表示されます。

☆ 実行すると、ログファイルの中身が消える経験を何回かしました。ロ
グファイルのバックアップを取ってから実行するようにしてください。
(後日談)SMLを開く時のエンコーディングがShift-JISだと、このような
ことが起こります。デフォルトのASCIIで開くと、問題なく実行できる
ことが後で分かりました。

▼ [Images(画像)] タブに戻り、Output Table(出力テーブル):の[Save
As(別名保存)...] ボタンを押し、出力データベース名(RVCファイル)と
テーブル名を与えます。




▼ 実行します。[Compute Image Coordinates(画像の座標を計算)] ボタ
ンを押します。




▽ "All Images successfully attached(全部の画像がアタッチされまし
た)"と出れば、成功です。




何らかの原因で、座標が計算できない画像があると、このようなメッセ
ージが出ます。




そのままにするか、[Options] タブに行き、設定を調整します。

▼ [Options(オプション)] タブでは、画像に対して座標をどのように割
り当てるかを設定します。



[設定項目1] 撮影時間とそれを挟むGPSの時間から、撮影位置を比
例計算で決めるか(Interpolate...)、あるいは時間的に近い方のGPS
位置を採用するか(Use Closest...)、決めます。デフォルトは前者が押
されています。

[設定項目2] 撮影時間とその前後のGPS時間との差に対して、許容
値を設定します。近い方のGPSポイントの時間差ないし計算された距
離が許容値より大きい場合、画像に対して座標を計算しません。




デフォルトの時間差は5分です。つまり、撮影時刻と、2点のうちの近
い方のGPS位置との時間差が5分以上離れていると、その画像は使用
しません。デフォルトの距離は0.5(度)です。1(度)=80(km)とすると、
40(km)になります。状況に応じて、許容値を調整してください。

さらに、時間と距離の両方の条件を満足するか(上のAND)、片方のみでよ
いか(下のOR)、を設定できます。デフォルトは"AND" です。

[設定項目3] GPSとカメラの時刻にズレがある場合は、ここで調整
します。

▼ 何らかの結果が出たら、[Display GPS Table(GPSテーブルの表示)]
ボタンを押します。

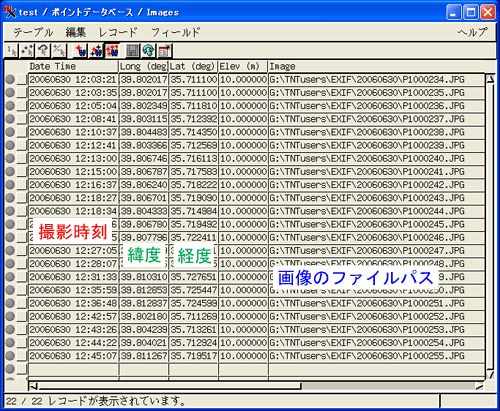

▼ テーブルが開きます。全レコード表示します。画像の撮影時刻を基に
して、GPSから内挿計算された座標(緯度・経度)、画像へのパスが記
録されています。




ようやく準備完了です。

後は若干の処理をして、ハイパーインデックスで表示します。
ポイントをクリックすると、JPEG画像が表示されます。

きりがいいので、続きは来週ということにいたしましょう。



<参考>
 http://www.microimages.com/documentation/cplates/72PhotoGPS.pdf


・・・


GPS機能付きのデジタルカメラとして、現在以下のような機種が販売
(あるいは販売中止)されています。

◎リコー Caplio Pro G3 (3.2メガピクセル)
 http://www.ricoh.co.jp/dc/caplio/pro_g3/

◎ニコンDX2 (12.4メガピクセル)
 http://www.rakuten.co.jp/fujicamera/485940/499669/645883/

◎カシオ QV-4000GX (4.13メガピクセル)
 http://www.rakuten.co.jp/gps/407264/432353/432354/
このカメラは方位も記録できる(た?)そうです。


最近では、GPS機能付き携帯電話もあります。GPS携帯の用途とし
ては、地図上に近くのレストランや駐車場などの場所を表示するものが
多いようです。撮影したJPEG画像のEXIFタグに、GPS情報を
書き込むことができるのかは、現在調査中です。


カメラで撮影した画像ファイルにGPS情報が含まれていれば、時間を
仲介としたリンク作業は不要です。必要なSMLは、(1)画像ファイルの
EXIFタグから緯度経度を読み出し(先々週のSMLを参考)、(2)データベ
ーステーブルに直接緯度経度とファイルパスを書き込む(今回のSMLを
参考)SMLです。







□■Tips□■
===============================================================

V70以降のSMLでのラスタのジオリファレンスの注意点や、座標参照系
の与え方をホームページに整理しました。

「SMLでのジオリファレンスの設定方法について」
 http://www.opengis.co.jp/htm/basic/crs_by_sml2.htm


===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

●【第255号】でご案内しました、マック版V72の地形特性メニューで計
算される方位(Aspect)ラスタがウィンドウズ版の計算結果と違うエラー
が修正されました。
【エラー番号】btc11036E - Raster Topographic Properties: Produces
different Aspect Rasters for Windows and Mac

7月12日以降のV72のパッチをお使いください。

● 【第256号】でご案内しました、インテルマックV72でのASTER-HDFの
読込みエラー(V71では問題ありません)
【エラー番号】btc10930E - Import Raster: ASTER HDF - Import works
in 71, gives 'Warning or errors have occurred while importing' in
72

7月12日以降のパッチで修正されました。ご迷惑をおかけしました。


●MODIS AQUA データをインポートすると、180度回転して取り込まれる。
【エラー番号】btc11178E - Import Raster: MODIS-Aqua HDF import:
imported raster is rotated 180 degrees

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
