OpenGIS Mail Magazine for Technical Support Users      2004/06/11
Keywords: OpenGIS,TNTmips,Route,Line,Node,＋×,Keyword,Japanese


オープンGIS
テクニカル・サポート専用メールマガジン

第154号「　　か　ん　た　ん　ネ ッ ト　ワ　ー　ク　機　能　!! 　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS






分かれ道があります。

右へ行くか左へ行くか...


どちらを選ぶにしても、その先にはまた分かれ道があります。いくつかの
分岐点が存在することで、そのパターンは膨大な量になります。その中で
最も距離の短いものを選ぶ。これがネットワーク検索の一番基本となる最
短経路探索です。

TNTmips には、高度なネットワーク解析機能([解析処理] >> [ベクタ] >>
[ネットワーク解析...])がありますが、細かい条件設定など複雑ですので
まずは、いつもの表示機能だけで実行可能な、簡単経路探索についてご紹
介いたしましょう！


●


例えば、このような道路が入り組んだ場所で行ってみましょう。




経路探索が使えるデータはトポロジ(位相構造)を持つベクタデータのみです。



いつものように、メインメニューから [表示] >> [空間データ...] を起動
し、[２次元グループの新規作成] ボタンを押して、ベクタデータを表示し
ます。

▽データ表示方法の詳しくはこちらの解説をご覧ください。
http://www.opengis.co.jp/htm/basic/add_layer.htm



(1)Ａ点からＢ点までの最短経路

まずは一番シンプルにスタート地点とゴール地点を指定して、最短経路を
求めてみましょう。

▽<表示ウィンドウ>のメニューから [ツール]>>[ルート] を選択。




▽<表示ウィンドウ>上で出発点と終着点のノード(交差点 or 端の点)を
 クリックします。クリックすると、<ルート>ウィンドウには、対応する
 ノード番号が表示されます。




■<ルート>ウィンドウの [ルート]ボタンをクリックすると、最短経路を
 検索してくれます。





(2)Ａ点からＢ点を経由してＣ点までの最短経路

今度は、途中を経由する中継点を設定する、ちょっと複雑な最短経路を調
べてみましょう！

▽<ルート>ウィンドウの [追加]ボタンをクリックして、中継点を１つ
 追加します。




▽再度、出発点、中継点、終着点をそれぞれ選択しながら、対応するノー
 ドを <表示ウィンドウ>上でクリックします。




■<ルート>ウィンドウの [ルート]ボタンをクリックすると、中継点を
 経由した最短経路を検索してくれます。





(3)集計結果を表示

ただ、最短経路を表示しただけでは面白くありませんので最後に、得られ
た経路の情報を細かく確認してみましょう。

　a. 通過したラインの情報を表示

　　▽<ルート>ウィンドウの [情報]ボタンをクリックして、[ライン]ト
　　　グルを押し込みます。

　　　


　　■上の行から順に通過したラインの長さや番号などが表となって現
　　　れます。一番下には、合計の移動距離などが表示されます。


　b. 通過したノード(交差点 or 端の点)の情報を表示

　　▽<ルート>ウィンドウの [ライン]トグルを元に戻し、[ノード]トグ
　　　ルを押し込みます。

　　　


　　■今度はノードの長さや番号などが表となって現れます。一番下は
　　　ラインと同様、合計の移動距離などが表示されます。


　c. 通過したラインの方位情報を表示

　　▽<ルート>ウィンドウの [ノード]トグルを元に戻し、[方位]トグル
　　　を押し込みます。

　　　


　　■今度は各ラインの長さと共に、ラインの向きが現れます。サンプル
　　　では、まず南西に進み、南東に切り替えし、そのまま南東に進み、
　　　北東へ... といった具合に、大まかに８方位で表現されます。


こんな具合に、非常にシンプルではありますが、最短経路探索を通常使用
している表示機能だけで実行することができます。


●


もっと細かい条件設定が行いたい！　という場合は、解析処理機能とし
てのネットワーク解析をお試しください。例えば一方通行とか、距離以外
のコスト計算、スクリプトを組み合わせた演算などなど、ネットワーク
解析の世界はまだまだ奥が深いですよ！









今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　いちいちリファレンスウィンドウを表示するのは面倒！
"
"
"　ジオリファレンス機能にてコントロールポイント(GCP)を入力する機能
"　としては、表示ウィンドウを２つ登場させて同じ場所を選択する方法
"　の他に、同じウィンドウ内で２つのデータを比較して GCP を入力する
"　方法があります。
"
"　やり方は簡単！　<ジオリファレンス>ウィンドウのメニューより、
"　[オプション] >> [リファレンス表示ウィンドウを表示] メニューの
"　トグルをオフにして、背景に参照用データを表示しましょう。
"

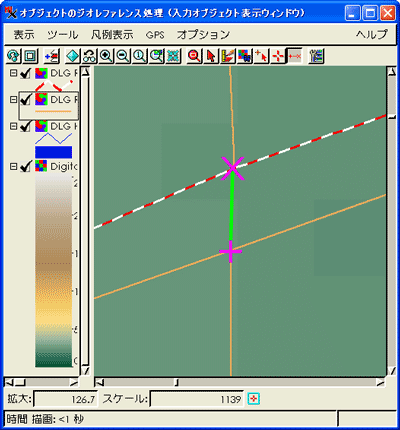

"　GCP の入力は [クロスヘア] ボタンではなく、その右隣りにある +-X
"　マークの [コレスポンダ] ボタンを押し込みます。
"
"　入力ベクタから参照用データに向かってマウスで線を引くように、
"　お互いの GCP を入力していきます。
"
"　
"
"
"　マークの意味は、
"　＋(入力ベクタ GCP) → Ｘ(参照用データ GCP)
"
"　です。これで極小的な誤差もバッチリ取り除けますね。
"
"　(メルマガ第56号を改良)
"
"
""""  隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信  """"




New Things 最新情報
=================================================================
=
=　キーワードを更新しました！ 【OpenGIS検索サイト】
=　http://www.opengis.co.jp/htm/namazu.cgi
=
=　日本語メニューへの変更方法 【基本機能】
=　http://www.opengis.co.jp/htm/basic/font.htm
=
=================================================================




■■■■■■　今　年　も　テ　キ　ス　ト　販　売　中 !!　■■■■■■

昨年部数限定でご提供しました「リモートセンシングテキスト」の改訂版を
今年も作りました!!　しかも、値段は安く、中身は濃くなりお買い得です!!

同時に、TNTlite の日本語解説セットも、オープンGIS 独自パッチや、
北海道地図さんの GISMAPTerrain サンプルデータと共にリリースしました。

詳しい内容はこちらをご覧ください。
http://www.opengis.co.jp/htm/info/book.htm

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■





バグ・トラブル情報
???
???
???　「小」とか「市」といった漢字が入力できない！
???
???
???　ウィンドウズ版の ver6.9 と v6.8patch にて、特定の漢字が入力
???　できないといった現象が、何人かの方から報告され、対応策の質問
???　をいただいております。
???
???　現象としましては、Unicode の下位２桁が 0F, 01, 02, FF のもの
???　が入力できないことが判明しております。また FF のものは文字化
???　けします。
???
???　今回の現象として確認されている文字
???　Unicode :"対象文字"
???
???　3001 :"、"
???　3002 :"。"
???　FF01 :"！"
???　4F01 :"企"
???　7802 :"砂"
???　5E02 :"市"
???　8102 :"脂"
???　5F0F :"式"
???　6101 :"愁"
???　5C0F :"小"
???　7701 :"省"
???　7901 :"礁"
???　5C02 :"専"
???　9001 :"送"
???　8001 :"老"
???　5BFF :"寿"
???　59FF :"姿"
???
???
???
???　マイクロイメージ社には、既に報告済みですが、
???　まだ、ver6.8/6.9 の修正パッチでは修正されておりません。
???
???　どうしても、日本語入力をなんとかしたい！　という方は、お手数
???　ですが、新しいMI/X を御利用いただけますでしょうか。
???　http://www.opengis.co.jp/files/xs.zip [約2MB]
???　(開発版のため、別な事で問題が残っている可能性があります点御注意ください)
???
???　解凍後、すべてのファイルをインストールフォルダ内へ上書きコピーしてください。
???　お手数おかけいたしますがよろしくお願いいたします。
???
???
???
???
