OpenGIS Mail Magazine for Technical Support Users 2003/10/24
Keywords: OpenGIS,TNTmips,Vector to Raster,Copy&Paste,Search
オープンGIS
テクニカル・サポート専用メールマガジン
第122号「 ラ ス タ ラ イ ズ の 精 度 が 上 が り ま し た !! 」
#################################################################
株式会社 オープンGIS
ベクラス ヘンカン...？？
日本人は言葉を略するのが好きですが、この略語はちょっとマニアック。
いったいなんの事かといいますと、ベクター to ラスター変換のこと。
線やポリゴンなどで構成されるベクタデータを、ラスタデータつまり画像
へと変換する処理のことです。よく「ラスタライズ」とも呼ばれます。
データの構造が変われば、扱える処理もまた変わってきます。必要に応じ
て、自在にデータを変換できるテクニックを身に付けると、ぐぐっと TNT
mips の利用価値が上がってきます。
今週はこの、ベクラス変換をご紹介しましょう。
●
【具体的な作業方法】
まずは、変換前のデータを見てみましょう。

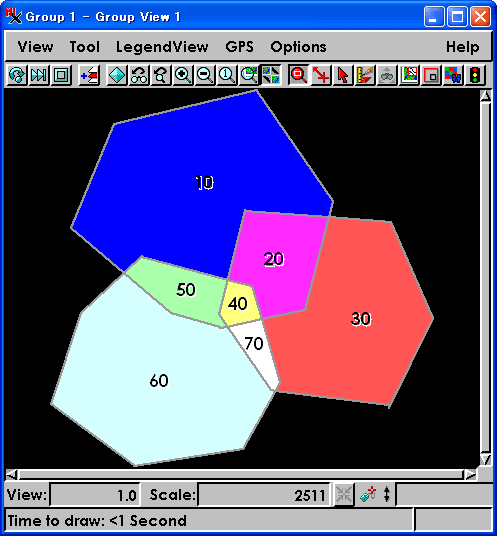

サンプルデータとして、このようなポリゴンベクタを作ってみました。
７つのポリゴンで構成され、それぞれ 10〜70 という整数値の属性を
つけてあります。
早速変換作業ですが、
▽メインメニューより Process/Convert/Vector to Raster...
を選択実行します。
▽Vector to Raster Conversion ウィンドウが現れましたら、
Input Vector... ボタンを押して、ポリゴンベクタを選択しましょう。
▽続いて、今回はポリゴンだけを変換対象にしますので、それぞれ Points
タブ、Line タブへ移動し、Process:欄を None に切り替えます(ポイント
データがない場合は、タブ自身が選択できませんね)。
▽Polygons タブへ移動し、Process:欄を All、Value:欄を By Attributes
に切り替えます。
▽Value:欄右横の Specify... ボタンを押しまして、ラスタの値として
出力する属性フィールドをテーブル名とともに選択します。
▽再び、Vector to Raster Conversion ウィンドウに戻り、Data Type:欄
を 8-bit unsigned integer など、選択した属性に合うデータタイプに
切り替えます。
▽最後に、Cell Size もしくは、Raster Size を指定して準備完了です。
何か別のラスタにピッタリ合わせたい場合は、Use reference raster
トグルボタンを押して、参照用ラスタを指定しても良いかと思います。
▽Run... ボタンを押しますと、変換先を聞いてきますので、ラスタオブ
ジェクトを指定してください。これで処理が実行されます。
■サンプルデータのベクラス変換の結果はこのようなラスタになりました。
それぞれのポリゴンが持っていました 10,20,30,…,70 という値が、ラス
タとして出力されています。そのままでは、モノクロ画像かと思いますの
で、必要に応じて、カラーパレットに色付けを行ってくださいね。
●
【どんなメリットがあるの？】
ベクタからラスタへ変換すると、いったいどんなメリットがあるのでしょ
うか。重要なことは、ピクセルに変換されるということ。
例えば、ラスタデータにすることで、ピクセルという単位に統一されま
すので非常に集計しやすくなります。統計処理を行うならば、ラスタ型の
方が考えやすいのです。 また、既に決まった大きさのピクセルサイズに
統一することで、同じサイズのラスタと比較がしやすくなります。 さら
にベクタのままですと、各ポリゴンの境界は明確にラインとして表現され
ますので、いくら小縮尺、つまり拡大しても境界はずっとはっきりしてい
ます。ところが、ラスタに変換することで、その境界を拡大していきます
と、ピクセルのギザギザを視覚的に捉えることができます。これは、逆に、
ラスタデータが持っている空間解像度を視覚的に捕らえられることになり
ます。ピクセルよりも細かな単位の空間情報はほとんどわかりません。ベ
クタデータのままでは、このような空間解像度の情報が視覚的には伝わり
にくいのです。
ベクタとラスタはそれぞれ利点欠点がありますので、必要に応じて使い分
けられるのが理想的です。ベクラス変換の利点をまとめてみますと...
(1)集計がしやすい
(2)他のラスタデータと比較しやすい
(3)空間解像度が視覚的に伝わりやすい
ということになります。
●
【ver6.8 では、精度が良くなっています】
実は、ver6.7以前と ver6.8以降で、このベクラス変換が少し違います。
というのも、変換後のラスタを変換前のベクタと重ねながら全体を見る
と、それほどズレていないように見えますが...
TNTmips ver6.7 での変換結果を拡大してみると...
このように、１ピクセル程度でありますが、ポリゴン境界とピクセルの
振り分けにズレや隙間(黒いところ)が見られます。
一方で TNTmips ver6.8 での変換結果を拡大してみると...
ver6.7 よりもより正確に、隙間も発生せず変換されていますね。
１ピクセルのズレも許さないという場合は、より変換精度の上がった
TNTmips ver6.8 を是非お使いください。
これで、ベクラス ヘンカンと言われても、ピンときますね。
もちろん、ラスベク ヘンカンも... もう何のことかわかりますね。
今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
" ちょっと横着をしてコピーを...
"
" TNTmips の各ウィンドウで表示される様々な文字情報。
" これらをちょっとコピーしたい場合、マウスカーソルをドラッグしな
" がら範囲選択することができます(中には選択できない情報もあります)。
" あとは、右クリックして Copy を選択すれば、クリップボードに文字
" 情報がコピーされます。あとは、貼り付けたい場所で右クリックをし
" て、Paste を選ぶだけ。
"
" Windows の場合は、ワードパッドやメモ帳にそのまま貼り付けること
" もできます!! もちろん日本語にも対応!!
"
" Macintosh の場合、今のところ(X11 Beta3)別のアプリケーションへは
" 対応しておりません。
"
" 注意点はショートカット。ついつい Cut/Copy/Paste を Ctrl+x/Ctrl+c/
" Ctrl+v と打ちたくなりますが、TNTmips の場合は Ctrl+Del/Ctrl+Ins/
" Shift+Ins と独特です!!
"
" (プチテクニック第40号を改良)
"
