スタイル・オブジェクトの作成

ここでは、ポリゴンのパターンを作成します。ポイント、ラインについても同様です。


１．TNTmipsのメイン・メニューから、Edit/Stylesを選択する。
２．ポリゴンボタンを押す。

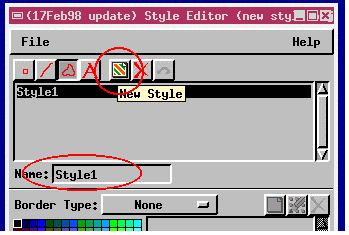

３．New Styleボタンを押す。デフォルトのスタイル名Style1が出る。



４．デフォルトのスタイル名を略称に変更する。
［方法］下段の入力・変更フィールドにカーソルを移し、変更する。変更後、Enterキーを押すと、変更内容がリスト中の表示に
反映される。




ア．塗りつぶしパターンの場合

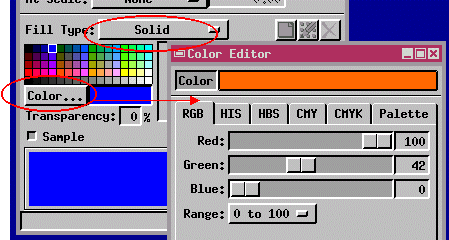

１．Fill Type:として、「Solid」を選択。
２．カラー・パレットから色を指定。
３．色をRGBから調整したい場合は、Colorボタンを押して調整する。



イ．ビットマップパターンの場合

ビットマップ・エディタを使って、パターンを作成する。

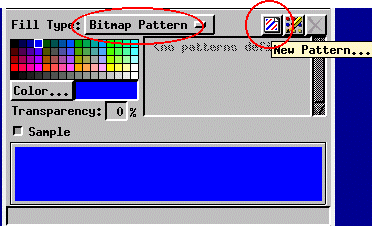

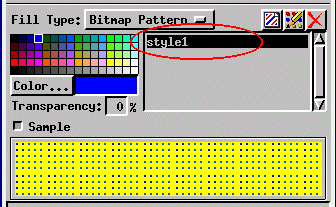

１．Fill Type:として、「Bitmap Pattern」を選択。
２．右横の「New Pattern」ボタンを押す。



３．「Bitmap Pattern Editor」ウィンドウが表示される。ウィンドウの外枠をドラッグして、パターン全体が表示されるように調整する（縦、横線が出ます）。

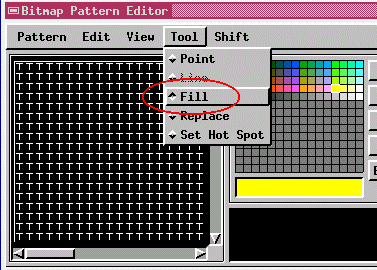

４．パターンを作る順番は人によって異なるかもしれませんが、ここではまず背景の色を指定します。カラーパレットから色を選び、次にToolメニューから「Fill」を選択し、キャンバス上の任意の場所でクリックします。背景色が一度に変わります。

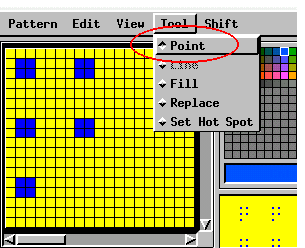

５．次に模様を作ります。模様の色をカラー・パレットから選択し、次にToolメニューを「Point」にします。キャンバス上にマウス・カーソルで模様を描きます。
（注意）この時「Fill」のままだと、全体の色が変ってしまう。
６．パターンが出来たら、PatternメニューからSave Asを選び、Pattern Nameを入力します。PatternメニューからCloseを選び、最初のPolygon Style Editorウィンドウに戻ります。



７．作成したPattern Nameを選択反転の状態にします。これで、スタイルとリンクされます。



ウ．同じ模様で背景色のみを変えたい場合

１．「New」ボタンを押し、スタイルを新規作成します。
２．Fill Type:として、「Bitmap Pattern」を選択。

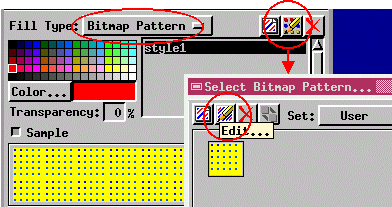

３．既存のBitmap Patternから転用したいパターンを選び、右横の「Edit」ボタンを押す。

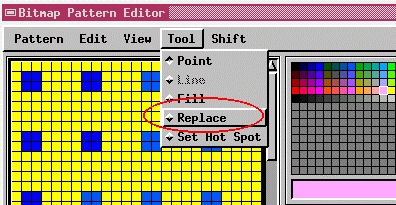

４．カラーパレットから背景色を選び、次にToolメニューから「Replace」を選択します。背景上の任意の場所でクリックすると、背景の色のみが変わります。
５．パターンが出来たら、前と同様に、PatternメニューからSave Asを選び、Pattern Nameを入力します（間違ってSaveを選択すると、前のパターンが消されますので注意してください）。PatternメニューからCloseを選び、最初のPolygon Style Editorウィンドウに戻ります。

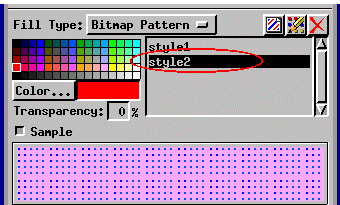

６．修正して新たに作成したPattern Nameをクリックし、スタイル名とリンクします。
７．FileメニューからSaveまたはSave Asを選択して保存します。
８．Exitボタンを押して、終了します。

属性にスタイルを割り当てる

属性にスタイルを割り当てる手順を説明します。

１．レイヤーの所にあるToolsボタン（スパナマーク）を押し、Controlsメニューを選択。
２．Polygonタブで、Select: All、Style: 「By Attribute」を選択する。Specifyボタンを押す。（注）「By Attribute」の選択肢は、Primary Keyの 設定をしないと、かすれたままで選択できません。

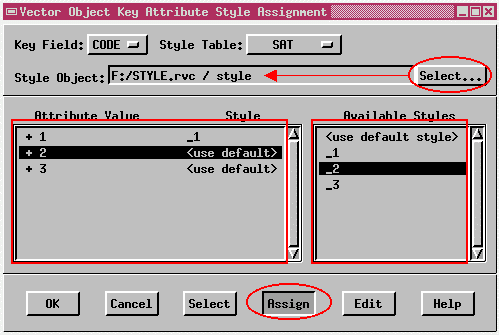

３．「Vector Object Key Attribute Style Assignment」と題したウィンドウが表示されます。「Style Object:」の行の「Select」ボタンを押し、上で作成したスタイル・オブジェクトを選択します。
４．ウィンドウの左下にはプライマリー・キーに設定したフィールドの値の一覧とこれからアサインするスタイル（アサイン前は<use default>）の対応表が、またウィンドウ右の「Available Styles」にはスタイル・オブジェクト中の各スタイルがリスト表示される。
５．アサインする属性コードの行をクリックし、反転表示にする。
６．対応させるスタイルを「Available Styles」パネルで選択状態にし、「Assign」ボタンを押す。
７．以下すべてのコードについて、５、６を繰り返す。



８．アサインが終了したら、OKボタンを押す。

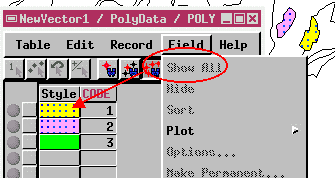

９．コードとスタイルの対応表であるStyle Assignment Tableの入力を促されます。このテーブルは、自動的にオブジェクトのRVCファイルの中に格納されます。
１０．「Vector Object Display Control」ウィンドウを閉じ、表示します。ポリゴンにパターンが付いて表示されます。これにより、すでに属性入力したポリゴンと未入力のポリゴンを区別できます。
属性値の入力を続けます。また、パターンの追加はEdit/Styleｓメニューでスタイルを開いて行います。




１１．属性入力中に図形的なゴミ（オーバーシュート、はみ出し）や、エラー（ポリゴンが閉じていない等）を発見した時はその都度、修正します。
